Осцилограф JYE Tech DSO138, 12 біт, 200 кГц, 9В. Зібраний
- Готово до відправки
- Код: 381
1 000 ₴
880 ₴

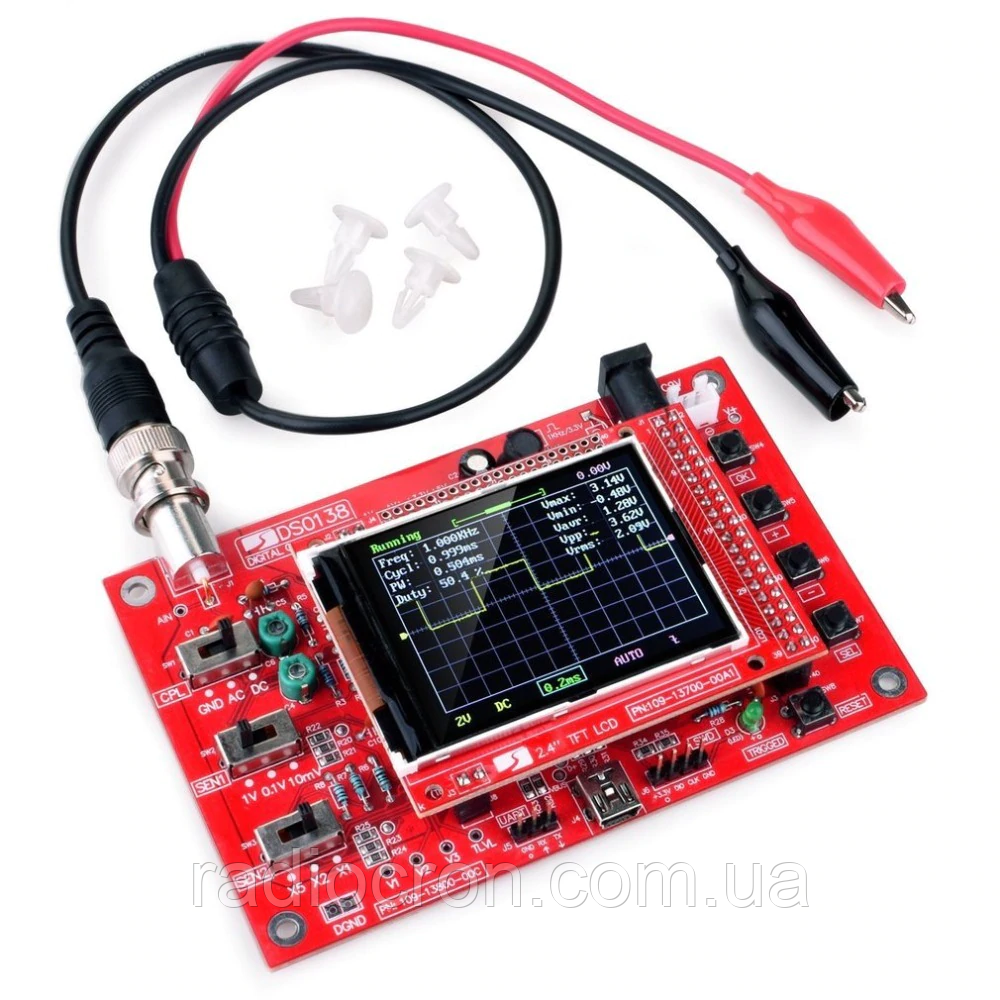

JYE Tech DSO138 — простий у використанні та недорогий осцилограф, дуже популярний серед радіоаматорів. Плата побудована на мікроконтролері STM32F103C8 і кольоровому графічному дисплеї з діагоналлю 2.4".
DSO138 дає змогу візуально спостерігати форму сигналів із частотою до 100 кГц, чого досить для безлічі завдань: настроювання звукового обладнання (підсилювачів, генераторів, еквалайзерів тощо), більшості інших імпульсних блоків живлення, автомобільної електроніки, низькошвидкісних шин даних тощо.
Прилад має стандартний набір функцій: графічне відтворення сигналу, що надходить, вимірювання і виведення значень частоти сигналу, тривалості періоду, ширини імпульсу, скваності, вимірювання амплітуди сигналу, є автоматична синхронізація. Також є можливість встановлення "нуля" і режим "Hold" — заморожування графіка з можливістю детального огляду. Для калібрування осцилографа є вбудований у плату генератор із частотою 1 кГц.
Осцилограф постачається повністю готовим до роботи — із запаяними компонентами, дисплеєм і прошитим мікроконтролером.
Характеристики:
Використовуваний мікроконтролер: ARM Cortex-M3 (STM32F103C8)
Розрядність АЦП: 12 бітів
Кількість вибірок АЦП (швидкість): 1 MSps
Максимальна частота пропускання: 200 кГц
Горизонтальна розкрутка: 10мкс...50с/діл.
Вертикальна розкрутка: 10 мВ...5В/діл.
Вхідний імпеданс: 1МОм/20пФ
Напруга живлення: 9 В
Розмір: 117х77х20 мм
Комплектація
1. Осцилограф DSO138 (у повністю запаяному вигляді)
2. Щупи з роз'ємами типу "крокодил".
3. Інструкції та схема.
| Основні | |
|---|---|
| Виробник | ARM |
| Напруга | 9 В |
| Тип | Цифровий |
| Форм-фактор | Портативний |
- Ціна: 880 ₴
