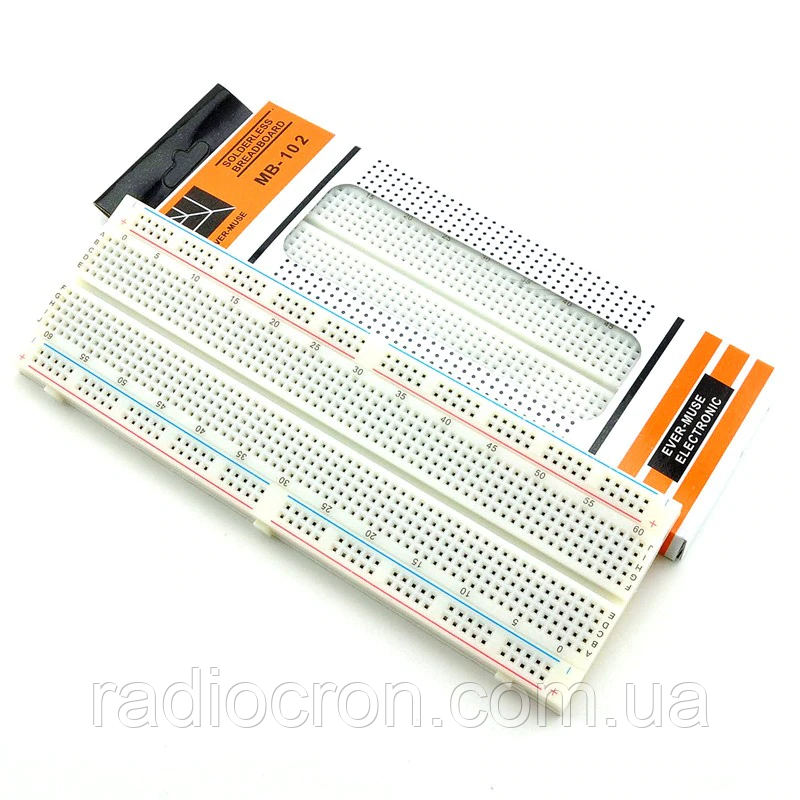

Макетна плата MB-102 на 830 точок, беспаечная

  • Немає в наявності
  • Код: 363

90 ₴

Мінімальна сума замовлення на сайті — 100 грн

Макетна плата MB-102 на 830 точок, беспаечная
Макетна плата MB-102 на 830 точок, беспаечнаяНемає в наявності
90 ₴
+380 (97) 795-44-79
+380 (97) 795-44-79
повернення товару протягом 14 днів за домовленістю

Макетна плата на 830 пікселів для Arduino призначена для реалізації проектів, які вимагають створення макетів. Її можна підключити безпосередньо до Arduino контролера. Плату можна використовувати для фіксації компонентів макета без паяння. За допомогою плати процес створення макета помітно спрощується та прискорюється.
Для використання макетної плати потрібно зафіксувати її на плоскій поверхні. Для цього потрібно зняти із задньої поверхні плати захисну плівку та оголити клейку поверхню. Коли плата зафіксована, можна починати збирати макет за допомогою установки у гнізда контакти компонентів. Встановлення компонентів макету здійснюється без паяння. Коли макет готовий, його можна підключити до Arduino контролера або самостійно виготовленого керуючого мікропроцесорного пристрою і починати роботу з макетом. Є можливість поєднувати кілька макетних плат між собою за допомогою спеціальних гнізд та фіксаторів. Для спрощення макетування рядка та стовпці контактів мають буквено-цифрові позначення.
Управління платою здійснюється за допомогою Arduino контролера або самостійно виготовленого мікропроцесорного пристрою, що управляє.
Макетна плата складається із 830 контактів. Два стовпці контактів з боків плати, обмежені синьою та червоною лініями, призначені для підключення живлення та заземлення. Стовпці мають по 100 контактів із кожної сторони. У середині макетної плати розташовано 126 груп по 5 з'єднаних між собою контактів.

Живлення макетної плати може здійснюватись як від контролера, так і від зовнішніх джерел живлення (блоків живлення, батарей).

Характеристики:
Всього 830 контактів (центральне поле 630 гнізд-контактів, два бічні поля по 100 гнізд-контактів);
Матеріал контактів: фосфорна бронза нанесена на метал нікелю;
Діаметр контакту: 0,8 мм;
Крок: 2,54 мм;
Максимально припустима температура: +150°C;
Розміри: 16,5 х 5,5 х 0,85 см;
Вага: 82 р.

Перейти на сайт компанії RadioCron

Характеристики
Основні
Тип друкованої платиОдностороння
Кількість контактів830 шт.
Діаметр отвору під контакт8.5 мм
Тип матеріалу підставиЖорстка
