Паяльна станція T12, STM32 V2.01 OLED 1.3, 120Вт

Паяльна станція KSGER T12, V2.01 OLED 1.3, 120Вт

Паяльна станція на базі контролера STM32 і жалах T12 перевершує по зручності паяльні станції, що не мають термостабілізації, а тим більше звичайні паяльники. Паяльник потужністю 120 Вт однаково комфортно паяти як великі полігони і масивні деталі, так і дрібні SMD елементи. Зміна тиснув проводитися дуже швидко - не потрібно чекати повного охолодження і немає необхідності вимикати харчування. Кабель, що з'єднує станцію і паяльник силіконовий, м'який і термостійкий. Це означає, що він не заважатиме при виконанні паяльних робіт завдяки своїй гнучкості, а також виключено його пошкодження, при випадковому зіткненні з жалом паяльника.

Є можливість налаштування профілів для натискання, щоб швидко перемикатися між ними. Бібліотека тис містить у собі близько 100 профілів. Кожен профіль призначений для конкретного жала і калібрується індивідуально по 3 температурних точках, що дозволяє досягти меншого відхилення температури у всьому діапазоні.

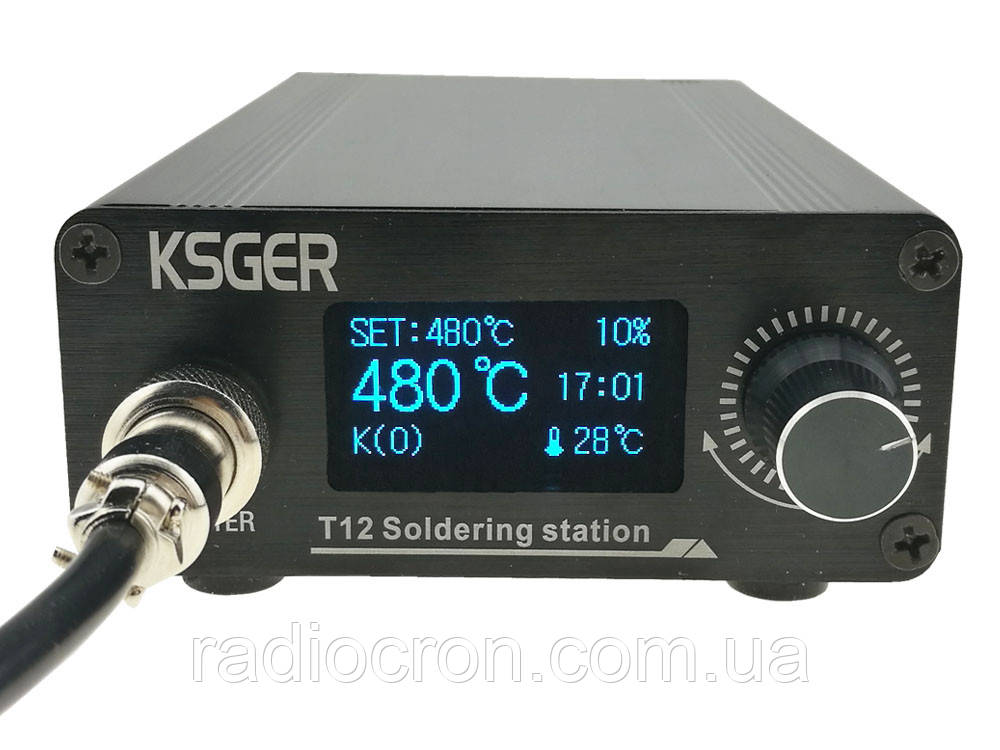

Спереду на корпусі станції розташований роз'єм для підключення ручки паяльника, 1.3 дюймовий екран OLED і енкордер управління. Ззаду – роз'єм для підключення мережного кабелю 100-240 В та кнопка живлення.

Короткі технічні характеристики:

• Дисплей: OLED 1.3″
• Робоча температура: 150°C-480°C
• Температуростійкість: 5°C
• Вхідна напруга: 100-240 В
• Вихідна потужність: 120 Вт
• Контролер: STM32 версія 2.01
• Харчування: 24В, 5А
• Матеріал корпусу: алюмінієвий сплав
• Типи штекерів: EU
• Розміри пристрою: 13 см х 8.8 см х 3.8 см

Особливості:
Діапазон робочих температур 150-480 ℃.
Автоматична компенсація температури холодного паю в діапазоні 9÷99 ℃.
PID регулювання температури, стабільність підтримки ± 2 ℃.
Для всіх типів жал HAKKO T12 (84 найменування) є можливість здійснити індивідуальне калібрування по 3 точках зі збереженням параметрів PID в енергонезалежній пам'яті. Так само є 6 налаштувань користувача і можливість створити свій перелік використовуваних жалів.
Автоматичний перехід у режим очікування (можна встановити час 1÷60 хвилин) зі зниженням температури тиску до встановленого значення.
Автоматичний перехід у режим сон (м'яке вимкнення) (можна встановити час 1÷60 хвилин).
Швидкість нагріву: від кімнатної температури до 300 ℃ для більшості тиснув в середньому близько 7 секунд (джерело живлення 24В).
Збереження пресетів виставленої температури (5 значень).
Захист від низької напруги живлення: при зниженні напруги живлення нижче встановленого значення паяльна станція просигналізує про недостатність напруги живлення, а при опусканні напруги живлення нижче за пороговий паяльна станція відключиться. Дуже зручно під час живлення паяльна станція від акумуляторної батареї.
Є годинник реального часу з корекцією ходу.
Є режим збереження екрана із заставкою.
Мова інтерфейсу: спрощена китайська, англійська.

Управління:
Паяльна станція v2.01 управляється за допомогою ручки енкодера. Перехід у будь-який режим роботи підтверджується звуковим сигналом.
Доступні такі комбінації управління паяльна станція: обертання ручки ±, натискання ручки, натискання ручки з утриманням у натиснутому положенні, натискання + обертання ручки ±.
При обертанні ручки енкодера проти годинникової стрілки на 1 позицію відбувається перемикання з робочого режиму (на екрані SET: ХХХ℃) на режим очікування - Standby (STANDBY:XXX℃), при зворотному обертанні знову вмикається робочий режим. залежить від типу та розміру жала), режим очікування та сну рятує від вигоряння жала, якщо забули вимкнути станцію, також станція чудово справляється з великими полігонами на платі.

Для переведення паяльна станція у сплячий режим (Sleeping) необхідно швидко повернути ручку енкодера проти годинникової стрілки на 3 позиції. При цьому в центрі дисплея з'явиться напис Sleeping (*), де * - кількість секунд до переходу в режим сну. та запуститься таймер на 5 секунд. Відлік часу супроводжуватиметься короткими звуковими сигналами. Через 5 секунд паяльна станція засне, а на дисплеї з'явиться скрін-північ. Нагрів жала припиняється і температура опускається до кімнатного значення. Для переведення паяльна станція в робочий режим необхідно натиснути кнопку енкодера.

При швидкому обертанні ручки енкодера за годинниковою стрілкою на 3 позиції включається режим BOOST - форсований нагрів - збільшення температури жала паяльна станція на задане в меню налаштувань значення та на заданий інтервал часу. Перемикання супроводжується довгим звуковим сигналом.
Після цього паяльна станція перетворюється на робочий режим і температура жала знижується.
Щоб вимкнути режим BOOST і знову повернутися в робочий режим, достатньо повернути ручки енкодера проти годинникової стрілки на 1 позицію.

Якщо в робочому режимі короткочасно натиснути на ручку енкодера , то паяльна станція перейде в режим вибору пресетів та налаштування їх температури
. Для вибору наступного пресета необхідно натиснути та повернути ± ручку енкодера. У вибраному пресеті обертання ± ручки енкодера дозволяє виставити необхідне значення температури, крок зміни налаштовується через меню налаштувань. При короткочасному натисканні на ручку енкодера виставлене значення запам'ятовується та застосовується. Усього доступно 5 пресетів.

При тривалому натисканні на ручку енкодера (більше 2-х секунд) з поворотом у право потрапляємо в меню вибору користувальницьких натискань
.

Тривале натискання на ручку енкодера (понад 2 секунди) дозволяє потрапити в меню налаштувань Setup Menu.
Усього доступно 19 пунктів меню. Перехід між пунктами здійснюється обертанням ± ручки енкодера, вхід у конкретний пункт – натисканням ручки. Утримання натиснутої ручки енкодера більше 3 секунд дозволяє перейти з пункту меню на ступінь вище. Якщо, перебуваючи в якомусь пункті меню, не робити жодних дій протягом ~60 секунд паяльна станція перемикається на робочий режим.

Усього в меню налаштувань 19 пунктів:
1. Standbuy або режим очікування. Тут налаштовується температура тиску в режимі очікування, час у хвилинах через яке станція перейде в режим очікування після бездіяльності, а також режим роботи датчика, що відповідає за пробудження. Можливий вибір із 4 режимів - Shake (вібрація), Switch (перемикач), Manual (ручний), Auto (автоматичний). Детально режими не описуватиму, щоб не прибрехати, тому зараз у мене немає в ручці паяльника ні датчика вібрації, ні перемикача.
2. Sleep або режим сну. Тут налаштовується час простою у хвилинах, через який станція засне.
3. Boost чи збільшення. Тут налаштовується значне, на яке потрібно тимчасово підвищити температуру жала і час дії збільшення в хвилинах. Переклав криво, але прискорення теж не зовсім вірно.
4. Cold end. За логікою, цей пункт меню відповідає за корекцію температури в залежності від температури навколишнього середовища, тут можна вибрати тип терморезистора (NTC, PTC) і задати контрольну точку (за замовчуванням 24 гарудса цельсія).
5. Tip чи бібліотека тиснув. Тут можна вибрати ті жала, які є в наявності, згодом у меню перемикання тиснув вибір відбуватиметься між зазначеними в бібліотеці. Список обширний, близько 80 позицій, плюс осередки користувача, якщо конкретного типу жала немає в бібліотеці.
6. Stepping або крок зміни температури. Тут налаштовується крок у градусах цельсія, з яким змінюватиметься температура зі збільшенням чи зменшення у робочому режимі.
7. Password або парольний захист. Тут встановлюється пароль на вхід у меню налаштувань, а також активується його використання.
8. Screen Saver або зберігач екрану. Тут налаштовується включення зберігача екрану, а так само час простою, через який харнитель екрана буде активовано.
9. Buzzer або пищалка. Тут можна включити або вимкнути пищалку, яка сигналізує про якісь дії. наприклад, повідомляє про вихід на робочу температуру, попереджає про низьку напругу і т.д.
10. Voltage або напруга. Тут увімкнеться або вимикається відображення на екрані поточного значення напруги, що подається на жало.
11. LowVol Protect або захист від низької напруги. Тут можна включити захист та сигналізацію про недостатню напругу живлення. Окремо налаштовуються пороги для попереджувального сигналу та відключення станції.
12. Power On або режим роботи, в який завантажиться станція при подачі живлення. Тут вибирається режим роботи при включенні, вибір між робочим режимом, режимом очікування та сном.
13. Language або меню вибору мови. Тут вибирається мова системи, китайська чи англійська.
14. DateTime або час. Налаштування часу.
15. RTC Adj або калібрування годинника.
16. RTC Init чи ініціалізація.
17. Sys Info або інформація про систему. Тут відображається версія ПЗ та ревізія плати контролера. у моєму випадку ревізія плати 2.00, версія 2.09.
18. Init чи ініціалізація. Відбувається якесь первинне калібрування системи. У чому суть поки що не розібрався.
19. Exit або вихід. Можна вибрати цей пункт і вийти в робочий режим, а можна зробити довге натискання на ручку енкодера, ефект однаковий.

Комплектація:
• Паяльна станція KSGER T12 OLED STM32 V2.01 у зборі: металевий корпус, блок живлення
• Ручка паяльника
• Жало K-типу: T12-K (1 шт.)
