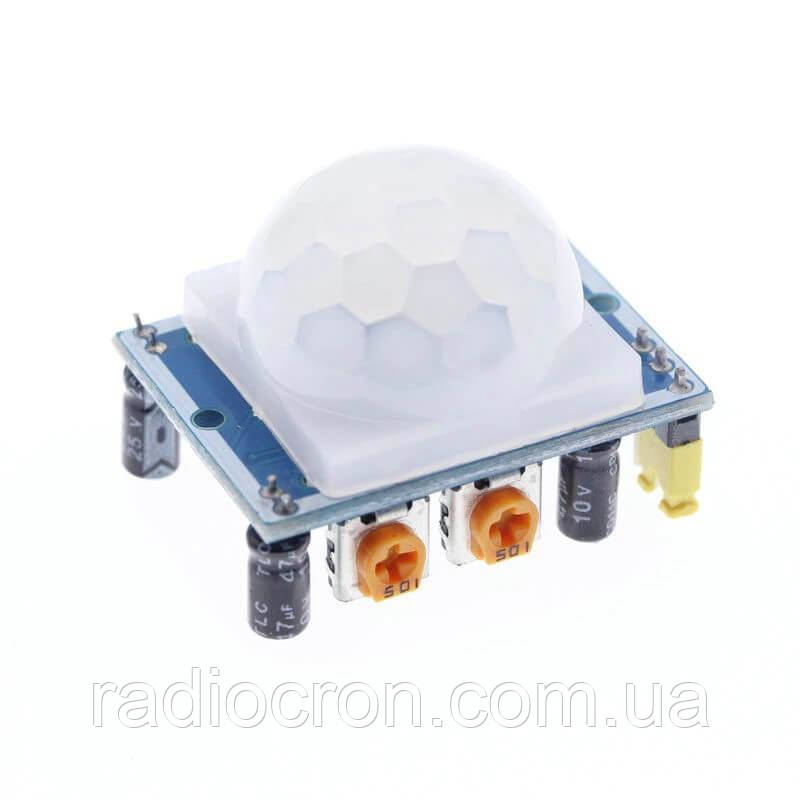

HC-SR501, Датчик руху інфрачервоний
Модуль має два режими роботи:
1. Режим H — у цьому режимі у разі спрацьовування датчика кілька разів поспіль на його виході (на OUT) залишається високий логічний рівень.
2. Режим L — у цьому режимі на виході під час кожного спрацьовування датчика з'являється окремий імпульс.
На датчику встановлено кілька органів керування й настроювання. Встановлені клеми для перемикання режимів роботи. Позначення клем: L, MD, H. Також на платі є два підстроєних гумки: одним (Sx) регулюється чутливість (від 3 до 7 м), іншим (Tx) встановлюється час, упродовж якого у разі виявлення руху на OUT буде логічна одиниця (від 5 до 7 м) 300 сек).
Інфрачервоний датчик руху HC-SR501 має один інтерфейс для під'єднання до мікроконтролера. Це 3 контактний штировий інтерфейс для під'єднання до мікроконтролера.
Контакти:
OUT (вихідний сигнал) — контакт для обміну даними між датчиком і мікроконтролером;
VCC — напруга живлення;
GND — загальний контакт.
Живлення датчика відбувається або від Arduino контролера, або від іншого керівного мікропроцесорного пристрою, або від зовнішнього джерела живлення (блока живлення, батареї). Напруга живлення датчика 4,5-20 В.
Характеристики:
Напруга живлення постійного струму: 4,5 – 20 В;
Струм на виході: 60 мА;
Напруга на виході: високі та низькі рівні на 3,3 В TTL логіці;
Дистанція виявлення: 3 — 7 м (налаштовується);
Кут виявлення: від 120° до 140°;
Тривалість імпульсу у разі виявлення: 5 — 300 сек (налаштовується);
Час блокування до наступного замірювання: 2,5 сек. (але можна змінити заміну SMD-резисторів);
Робоча температура: від -20 до +80°C;
Режими роботи: L — одиничне захоплення, H — повторювані вимірювання;
Габарити модуля: 32 х 24 х 18 мм;
Вага: 5 г.
Перехід на сайт компанії RadioCron
Основні | |
---|---|
Довжина | 32 мм |
Ширина | 24 мм |
Висота | 18 мм |
Напруга живлення постійного струму: | 4,5 – 20 В; |
Струм на виході: | 60 мА; |
