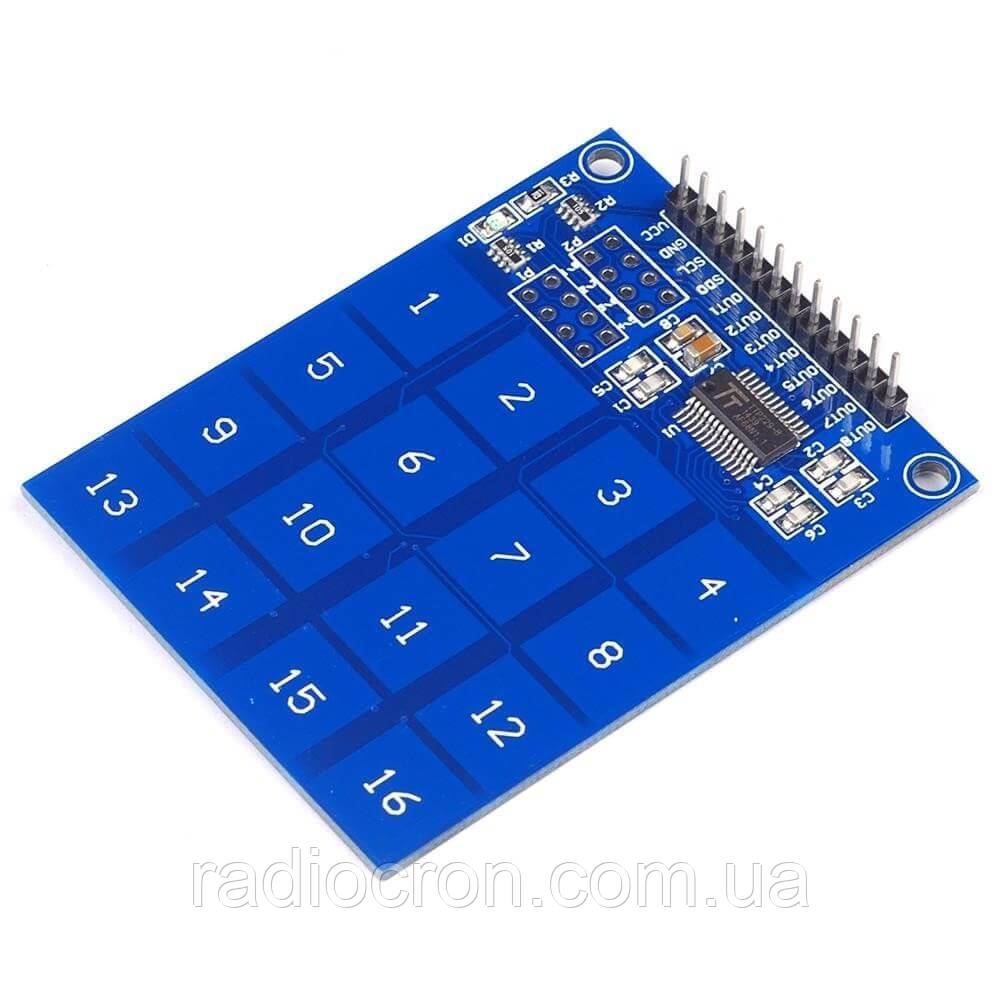

Сенсорна клавіатура TTP229, 16 кнопок

Сенсорна клавіатура TTP229 може використовуватися для керування різними пристроями, для набору кодів у кодових замках, програмування.
Для використання сенсорної клавіатури потрібно під'єднати її до пристрою, яким потрібно керувати, за потребою створити програму керування й під'єднати живлення. Для нормальної роботи з Arduino контролерами потрібно завантажити та встановити бібліотеку.
Сенсорна клавіатура TTP229 має один 12-піновий роз'єм для під'єднання живлення й керованих пристроїв:

  • контакти VCC і GND — напруга живлення;
  • контакти SCL і SDO — інтерфейс I2C для роботи в режимі на 16 клавіш;
  • контакти OUT1 — OUT8 цифрові контакти для роботи в режимі на 8 клавіш.

Сенсорна клавіатура TTP229 може працювати у двох режимах: на 8 клавіш і на 16 клавіш.
У режимі роботи на 8 клавіш потрібно під'єднати живлення до виводів VCC і GND, після чого має засмагтися червоний світлодіод, позначений D1. Потім до виходів OUT1 — OUT8 під'єднати керований пристрій. Принцип роботи: під час натискання на клавішу на одному з виводів OUT1 — OUT8 формуватиметься логічна одиниця.
Для переведення клавіатури в режим роботи на 16 клавіш потрібно встановити перемичку між контактами 3 і 7 на колодці, позначеній P1. Для кращого розуміння, які контакти потрібно замикати, можна подивитися видео. Далі потрібно під'єднати інтерфейс клавіатури I2C (SCL, SDO) до контролера або керованого пристрою.
Живлення мембранної клавіатури здійснюється від Arduino контролера або від зовнішнього джерела (блока живлення батареї). Напруга живлення до 3,3-5 В, споживаний струм 100 мА.

Характеристики:

модель: FC-94;
чип: TTP229BSF;
технологія сенсора: ємність;
кількість клавіш: 16 клавіш (4х4 матриця);
напруга живлення: 3,3 – 5 В;
споживаний струм: 100мА;
робоча температура: 0 – 75°С;
розміри: 65 х 50 х 10;
вага 15 г.

Перехід на сайт компанії RadioCron

Характеристики
Габаритні розміри
Довжина65 мм
Висота10 мм
Ширина50 мм
