Кнопка сенсорна TTP223
Цифровий ємнісний сенсорний датчик-модуль для Arduino на базі TTP223
Ця сенсорна кнопка найчастіше використовується для увімкнення/вимкнення електричних ланцюгів і є чудовою сучасною заміною стандартній кнопці.
З огляду на мініатюрний розмір мікросхем TTP223, цей сенсорний модуль є досить зручним рішенням для тих, хто не хоче зв'язуватися з розпайкою цього елемента в корпусі SOT-23.

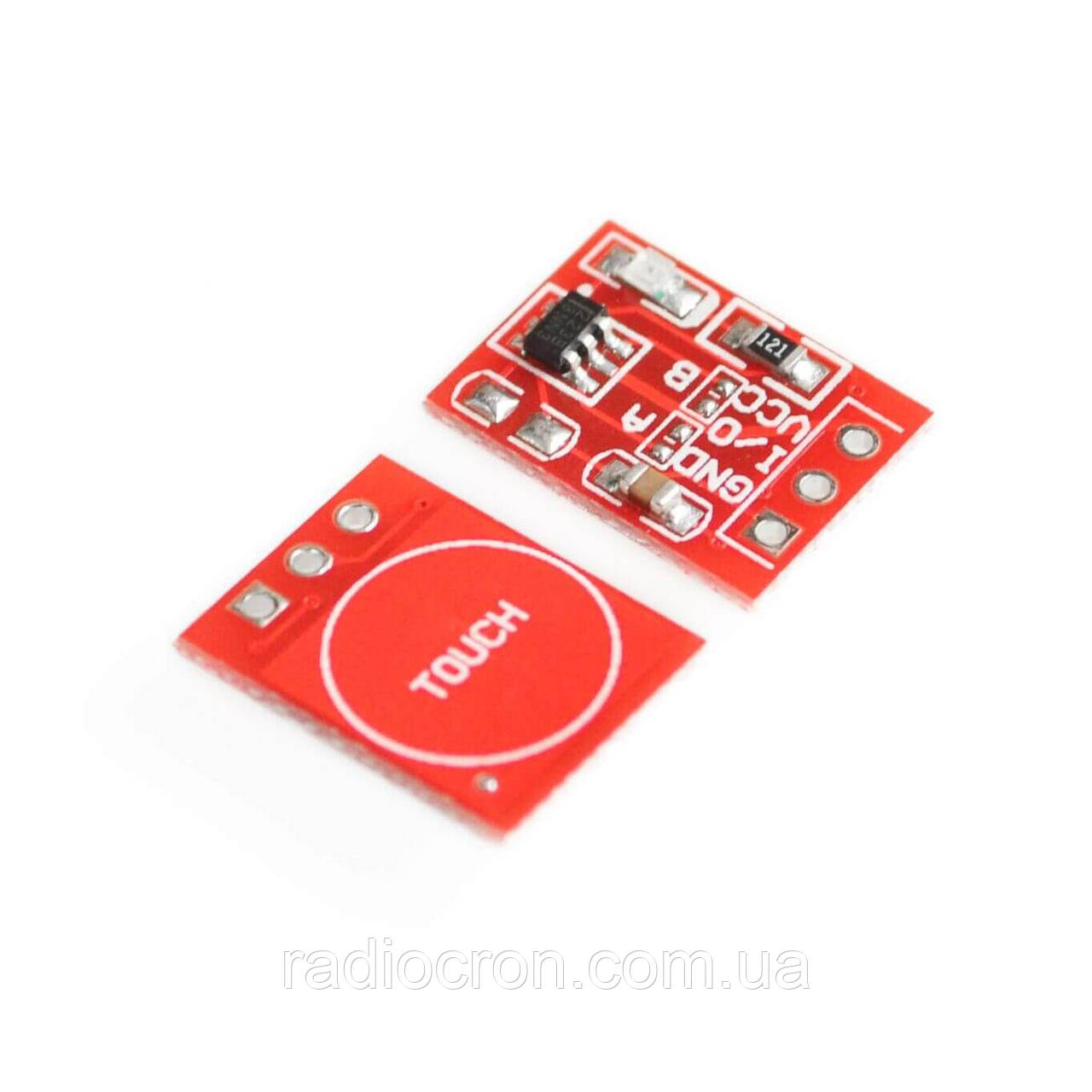

Модуль являє собою встановлену на платі мікросхему з мінімальним обв'язуванням із конденсатора та світлодіода з резистором, що індиціює про спрацьовування сенсора. Так само на модулі є пари незапаяних перемичок А і В. Пара А — слугує для вибору рівня на виході модуля під час спрацьовування — за замовчуванням високий рівень, у запаяному стані — низький. Пара В — для керування типом спрацьовування — за замовчуванням кнопка, у запаяному стані тригер (кожен натискання змінює стан, ніби імітуючи кнопку з фіксацією). Крім того, поруч із мікросхемою TTP223 є місце під встановлення конденсатора від 0 до 50 пФ для зниження чутливості сенсора, так само на контактний майданчик, що веде до 3-ї ніжки мікросхеми можна припаяти дріт для виносного сенсора.
Перехід на сайт компанії RadioCron
Основні | |
---|---|
Виробник | Arduino |
Стан: | новий |
Користувацькі характеристики | |
Колір кнопки | Червоний |
Кількість кнопок | 1 шт. |
- Ціна: 9 ₴
