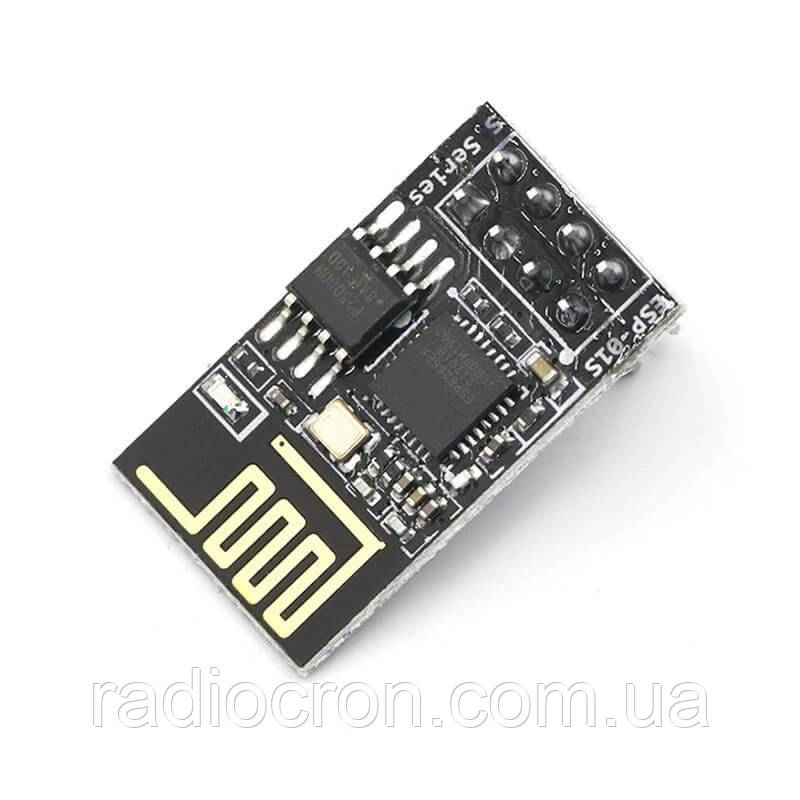

WiFi модуль ESP-01S, ESP8266, 1MB, LWIP AP+STA
Оновлений Wi-Fi модуль ESP8266 версії ESP-01S на базі мікросхеми ESP8266EX із вбудованим стеком протоколу TCP/IP та керуванням AT-командами. Чіп створений для використання в розумних розетках, mesh-мережах, IP-камерах, бездротових сенсорах, електроніці, що носиться, і так далі.
Передбачено два варіанти використання чіпа: 1) міст UART-WIFI, коли модуль на базі ESP8266 підключається до існуючого рішення на базі будь-якого іншого мікроконтролера та керується AT-командами, забезпечуючи зв'язок рішення з інфраструктурою Wi-Fi; 2) реалізуючи нове рішення, що використовує сам чіп ESP8266 як керуючий мікроконтролер.
Характеристики:
підтримка WiFi протоколів 802.11 b/g/n
Wi-Fi Direct (P2P), soft-AP
вбудований стек TCP/IP
вбудований TR перемикач, balun, LNA, підсилювач потужності та відповідність мережі
вбудований PLL, регулятори, та система управління живленням
вихідна потужність +19.5 дБм у режимі 802.11b
SDIO 2.0, SPI, UART
STBC, 1x1 MIMO, 2x1 MIMO
пробудження та відправлення пакетів: до 22 мс
споживання в режимі Standby до 1.0 мВт (DTIM3)
розміри: 24.5
Висновки:
Vcc - живлення, +3,3В (максимально 3,6В)
GND - загальний
TXD - передача даних (рівень 3,3В)
RXD - прийом даних (рівень 3,3В)
CH_PD - вимкнення модуля (низький рівень активний, для включення модуля слід подати Vcc)
GPIO0 – виведення загального призначення 0
GPIO2 – виведення загального призначення 2 (LED blue, low-on)
RST – скидання модуля (низький рівень активний)
Перейти на сайт компанії RadioCron
| Основні | |
|---|---|
| підтримка WiFi протоколів: | 802.11 b/g/n |
| розміри: | 24.5х14 мм |
| стан: | новий |
