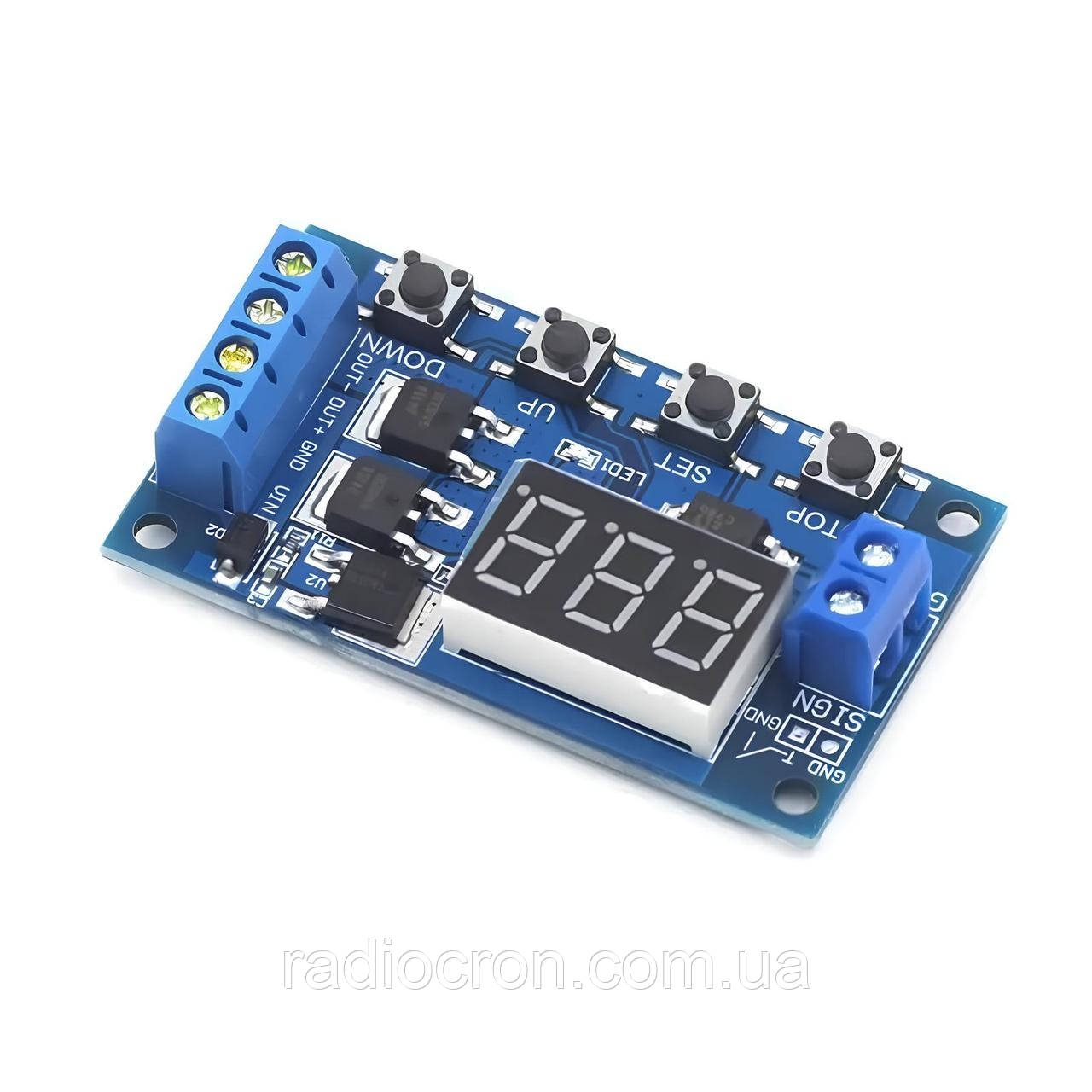

Модуль реле часу з затримкою XY-J04 LED 0.1-999мин, 5-30В

Модуль реле часу з затримкою XY-J04 - це багатофункціональне реле часу, яке ідеально підходить для автоматичного керування пристроями, що потребують періодичного вмикання та вимикання. Цей модуль ідеально підходить для точного автоматизованого керування різними електричними системами.

Застосування модуля XY-J04:

• Керування освітленням.
• Системи вентиляції чи опалення.
• Автомобіль (наприклад, для фар чи ДХВ, магнітол).
• Інкубатори, брудери.
• Системи поливу.

Переваги таймера XY-J04:

• Безконтактне керування – використання MOSFET транзисторів мінімізує знос та електромагнітні перешкоди
• Швидке перемикання – миттєве спрацьовування реле без затримок
• Захист від переполюсування – запобігає пошкодженню пристрою у разі неправильної подачі живлення
• Гнучке налаштування часу – регулювання інтервалів увімкнення та вимкнення від 0,1 секунди до 999 хвилин
• Циклічний режим – можливість безперервного повторення робочих циклів
• Можливість керування зовнішнім сигналом – підтримка підключення тригера для віддаленого запуску

Технічні характеристики:

• Робоча напруга: 5–36 В
• Споживаний струм: 15 мА
• Максимальний комутаційний струм: до 15 А
• Максимальна потужність навантаження: 400 Вт
• Тривалість циклу: від 0,1 с до 999 хв
• Напруга тригерного сигналу: 3–24 В
• Можливість циклічного повторення увімкнення та вимкнення реле
• Можливість запуску таймера зовнішнім сигналом через порт Trigger
• Робоча температура: -40°C … +85°C
• Габарити: 6,0 × 3,4 × 1,2 см

Підготовка до налаштування

Реле має кілька режимів роботи. Щоб змінити режим, натискайте та утримуйте кнопку SET протягом 1 секунди, а потім виберіть потрібний режим за допомогою кнопок UP (вгору) і DOWN (вниз). Підтвердьте вибір коротким натисканням SET.  Примітка. На Trigger контакт подається сигнал(напруга) для запуску роботи реле. Він є на схемі підключення.

Вибір режиму роботи

• Опис: Реле увімкнеться при подачі сигналу на Trigger і вимкнеться через заданий час.

• Налаштування:

  1. Виберіть режим P1.1.

  2. Налаштуйте параметр OP (наприклад, 10 секунд).

  3. Підключіть сигнал до Trigger – реле увімкнеться на 10 секунд, потім вимкнеться.

• Опис: Реле увімкнеться при подачі сигналу на Trigger, але новий сигнал перезапустить таймер.

• Налаштування:

  1. Виберіть режим P1.2.

  2. Налаштуйте параметр OP (наприклад, 15 секунд).

  3. Підключіть сигнал до Trigger – реле увімкнеться на 15 секунд. Якщо під час роботи знову подати сигнал, таймер перезапуститься.

• Опис: Реле увімкнеться при подачі сигналу на Trigger, але новий сигнал вимкне реле достроково.

• Налаштування:

  1. Виберіть режим P1.3.

  2. Налаштуйте параметр OP (наприклад, 20 секунд).

  3. Підключіть сигнал до Trigger – реле увімкнеться на 20 секунд. Якщо під час роботи знову подати сигнал, реле вимкнеться.

• Опис: Реле чекає заданий час після сигналу, потім увімкнеться на заданий час.

• Налаштування:

  1. Виберіть режим P-2.

  2. Налаштуйте параметри:

     • CL (час затримки, наприклад, 5 секунд).

     • OP (час роботи, наприклад, 10 секунд).

  3. Підключіть сигнал до Trigger – реле чекає 5 секунд, увімкнеться на 10 секунд, потім вимкнеться.

• Опис: Реле виконує задану кількість циклів (увімкнення/вимкнення) після сигналу.

• Налаштування:

  1. Виберіть режим P3.1.

  2. Налаштуйте параметри:

     • OP (час роботи, наприклад, 10 секунд).

     • CL (час паузи, наприклад, 5 секунд).

     • LOP (кількість циклів, наприклад, 3).

  3. Підключіть сигнал до Trigger – реле виконає 3 цикли: увімкнення на 10 секунд, вимкнення на 5 секунд.

• Опис: Реле починає циклічну роботу відразу після подачі живлення.

• Налаштування:

  1. Виберіть режим P3.2.

  2. Налаштуйте параметри:

     • OP (час роботи, наприклад, 10 секунд).

     • CL (час паузи, наприклад, 5 секунд).

     • LOP (кількість циклів, наприклад, "---" для нескінченного повторення).

  3. Подайте живлення – реле почне циклічну роботу: увімкнення на 10 секунд, вимкнення на 5 секунд.

• Опис: Реле утримується увімкненим, поки є сигнал, і вимикається через заданий час після зняття сигналу.

• Налаштування:

  1. Виберіть режим P4.

  2. Налаштуйте параметр OP (час затримки вимкнення, наприклад, 10 секунд).

  3. Підключіть сигнал до Trigger – реле увімкнеться і залишатиметься увімкненим, поки є сигнал. Після зняття сигналу реле вимкнеться через 10 секунд.

Після вибору режиму можна налаштувати параметри, які доступні для кожного режиму. Для цього:

1. Натисніть Set, щоб увійти в меню налаштування параметрів.

2. Використовуйте кнопки Up (▲) та Down (▼) для зміни значень.

3. Натисніть Set, щоб зберегти значення та перейти до наступного параметру.

• OP (Operating Time) – час, протягом якого реле залишається увімкненим (замкнутим).

• CL (Closing Time) – час, протягом якого реле залишається вимкненим (розімкнутим).

• LOP (Loop Count) – кількість циклів повторень (доступно у режимах P3.1 та P3.2).

Інтервали часу:

• Час регулюється від 0.1 с (мінімум) до 999 хв. (максимум) з плавним регулюванням.

Приклад використання:

1. Натисніть Set, щоб увійти в меню налаштувань.

2. Використовуйте кнопки Up (▲) та Down (▼), щоб вибрати параметр (OP, CL або LOP).

3. Встановіть значення часу, звертаючи увагу на розташування десяткової точки (щоб переміщатися між інтервалами використовуйте кнопки Up (▲) та Down (▼)):

   • Для інтервалу 0.1 сек – 99.9 сек: встановіть десяткову точку у другому індикаторі (наприклад, 12.3 це 12 секунд і 3 мілісекунди).

   • Для інтервалу 1 сек – 999 сек: встановіть значення без десяткової точки (наприклад, 450 - це 450 секунд).

   • Для інтервалу 1 хв. – 999 хв.: встановіть десяткову точку на всіх індикаторах (наприклад, 1.2.3 - це 1 година, 2 хвилини, 1 секунда // 0.5.19 - це 0 годин, 5 хвилин, 19 секунд).

4. Натисніть Set, щоб зберегти налаштування.
