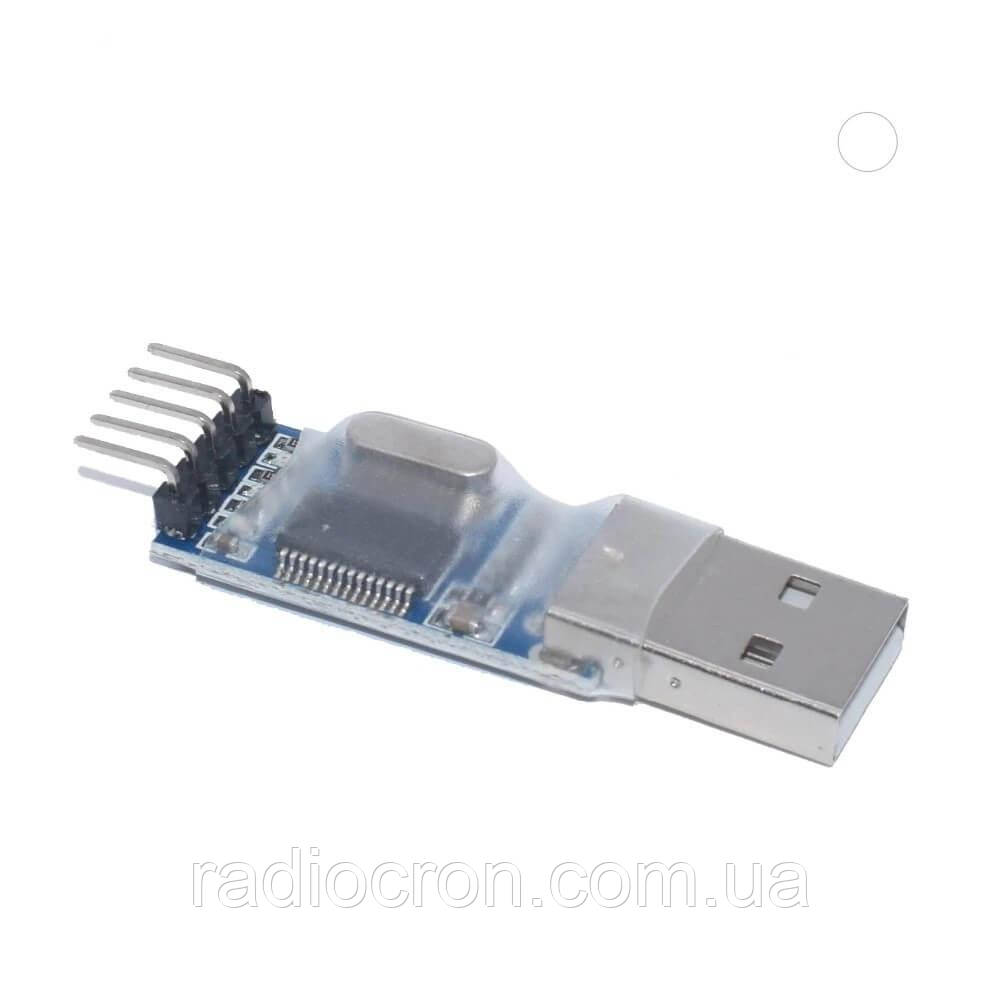

USB - TTL конвертер PL2303HX 3.3/5В USB (UART RS232 TTL)
USB-TTL перетворювач — зроблений на мікросхемі PL2303, слугує для під'єднання мікроконтролерів до ПК, через порт UART.
Мікросхема PL2303 створює на ПК віртуальний COM-порт. Конвертер використовується для програмування мікросхем і мікроконтролерів, що підтримують рівні сигналів TTL (0-5 В). Застосовується для прошивання різних пристроїв на мікроконтролерах.
USB PL2303 — RS232 TTL конвертер має два інтерфейси для під'єднання до комп'ютера та для під'єднання програмованих пристроїв:
для під'єднання пристрою до комп'ютера використовується стандартний USB інтерфейс;
для під'єднання програмованих пристроїв використовується 5 контактний штировий інтерфейс. Позначення контактів: 3.3V — живлення пристроїв із рівнем сигналу TTL 3,3 В; 5.0V — живлення пристроїв із рівнем сигналу TTL 5В; RXD — вживання даних; TXD — передавання даних; GND — загальний контакт.
Живлення конвертера здійснюється від USB-порту комп'ютера напругою 5 В.
Характеристики:
Конвертер USB у TTL;
Підтримувані операційні системи: Win7/Vista/XP/2000/ME/98;
Конвертер зібраний на чипі: PL-2303HX;
Напруга живлення: 5 В (від USB-порту комп'ютера);
Інтерфейс під'єднання до комп'ютера: USB 2.0;
Підтримка рівнів сигналів TTL: 3,3 і 5В;
Світлодіодна індикація;
Робоча температура -40...+85°C;
Розміри: 50,7 х 15,2 х 7,6 мм;
Вага: 5 г.
Перехід на сайт компанії RadioCron
Основні атрибути | |
---|---|
Тип програматора | Програматор для мікроконтролерів |
Підтримка операційних систем | Windows 8, Linux, Windows XP, Windows 7 |
Спосіб підключення | USB-порт |
- Ціна: 19,80 ₴
