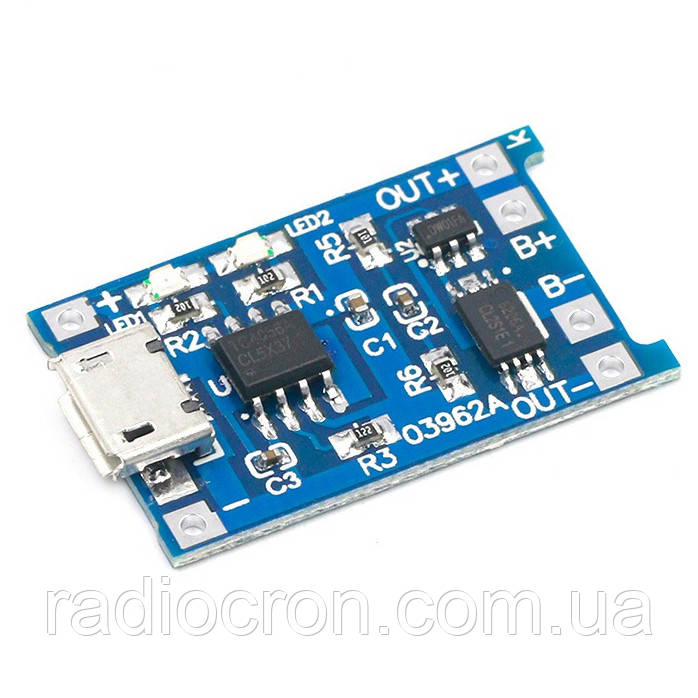

TP4056 з захистом модуль заряду Li-ion акумуляторів, MicroUSB
- Готово до відправки
- Код: 152
20 ₴
Мінімальна сума замовлення на сайті — 100 грн
Плата містить контролер заряду Li-Ion акумуляторів TP4056. Мікросхема має індикацію процесу заряду і сама вимикає акумулятор при досягненні напруги на ньому 4,2 Ст. В момент заряду світиться червоний світлодіод, коли батарея повністю заряджена засвітиться зелений світлодіод, червоний при цьому згасне.
Процес зарядки акумулятора ідентичний зарядки мобільного телефону, яскраві світлодіоди сповіщають про закінчення зарядки акумулятора.
Модуль підходить для зарядки Літій-Іонних і Літій-полімерних (Li-Ion, Li-Po) акумуляторів на 3,7 В. Будь то акумулятори від мобільного телефону або батареї типорозміру 18650 які застосовуються в батареях для ноутбуків.
Подати напругу на пристрій можна двома способами: через роз'єм, microUSB, або шляхом пайки проводів, минаючи роз'єм microUSB.
На відміну від більш дешевого зарядного модуля: на цій платі додатково стоїть мікросхема захисту DW01-P яка забезпечує захист від перезаряду, захист від перерозряду, захист від струмового перевантаження і короткого замикання.
Модуль має наступні роз'єми:
роз'єм, microUSB — основний інтерфейс для підключення вхідного живлення;
- контакти "IN+" і "IN-" — додатковий інтерфейс для підключення вхідного живлення;
- контакти "B+" і "B-" — контакти для підключення акумулятора;
- контакти "OUT+" і "OUT-" — контакти для підключення активного навантаження.
Для визначення оптимального струму зарядки виробник дає таку залежність: Ток_зарядки = 0,37 * Емкость_батареи, наприклад, для зарядки батареї ємністю 1000 маг досить 370 мА струму зарядки.
В процесі зарядки мікросхема може нагріватися до 60 °C. Це є нормальним.
Характеристики:
- Чіп: TP4056
- Роз'їм: microUSB
- Вхідна напруга: 4,8 - 5,5 У
- Струм заряду: 1А
- Напруга відключення заряду: 4,2 В
- Індикація: червоний і синій світлодіоди
- Захист від переполюсовки акумулятора: Немає
Розмір: 25 * 19 * 5 мм
Перейти на сайт компанії RadioCron
Основні | |
---|---|
Тип акумулятора | Li-Ion |
Струм заряду | 1 А |
Габаритні розміри | |
Довжина | 25 мм |
Висота | 19 мм |
Ширина | 5 мм |
- Ціна: 20 ₴
