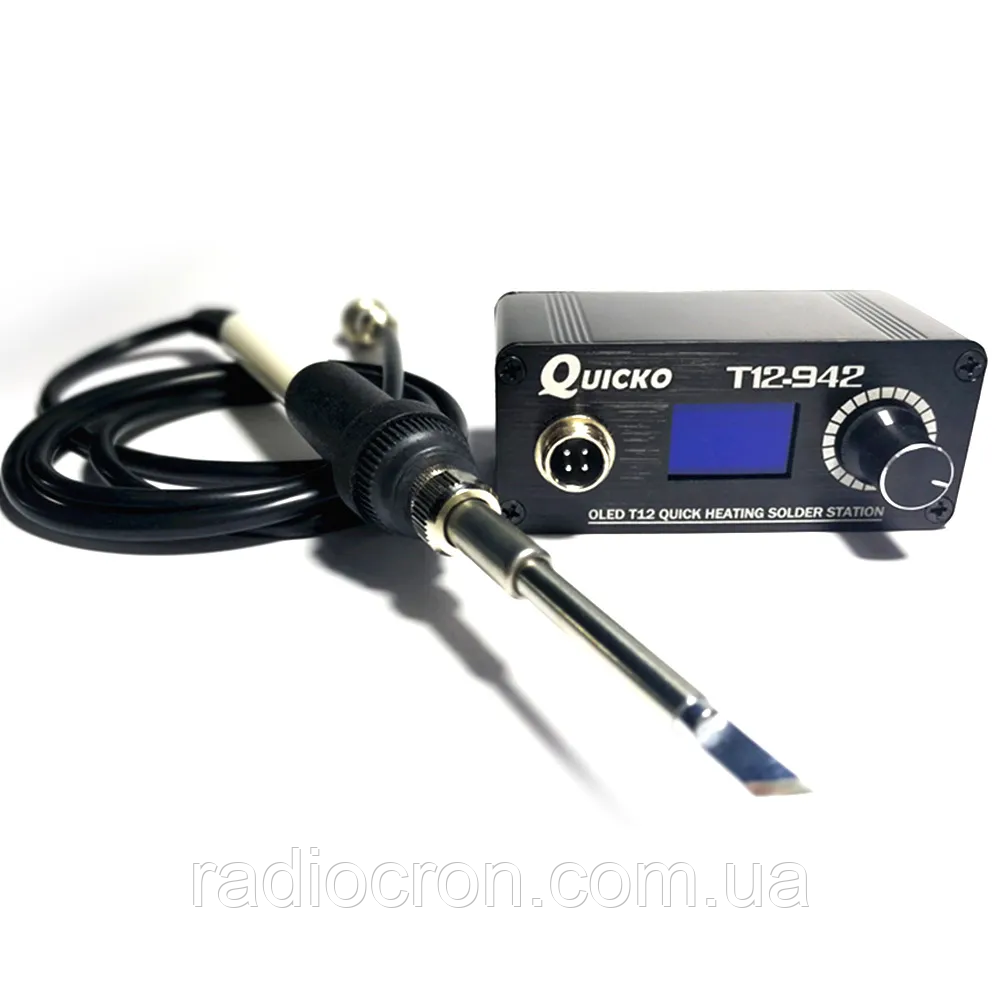

Паяльна станція Hakko T12-942 MINI, STM32, OLED, 24В, 72Вт

Паяльна станція Hakko T12-942 MINI, STM32, OLED, 24В, 72Вт

Паяльна станція Hakko T12 OLED підійде радіоаматору, що починає і вже відбувся. Швидке нагрівання, можливість калібрування тиснув, зручне керування, автовідключення при бездіяльності, автовключення при піднятті паяльника, режим короткочасного збільшення нагрівання нагріву жала для масивних елементів, подача сигналів буззером.

Кабель паяльника виготовлений із силікону з термостійкими властивостями, тому він легко згинається під час роботи, а випадковий контакт жала з кабелем не зашкодить його. Зручний енкодер та інформативний дисплей лише доповнюють приємні відчуття від роботи з паяльною станцією!

Станція включається взяттям до рук ручки (датчиком вібрації), або поворотом енкодера у бік. Усі налаштування станції виставляються в меню, яке ініціалізується після натискання на кнопку енкодера протягом 3 секунд.

Управління:
Управління станцією здійснюється через ручку енкодера. Комбінації управління такі:
1) Поворот ручки енкодера
2) Короткий натиск на ручку енкодера
3) Довге натискання на ручку енкодера (2 секунди приблизно)
4) Натискання на ручку енкодера і одночасний поворот ручки.
- Поворот ручки енкодера в залежності від режиму роботи або пункту меню керує зміною режиму роботи, значень або переміщенням пунктами меню.
- Короткий натиск на ручку рівноцінний вибору або підтвердження.
- Довге натискання на ручку несе дві функції, якщо натискання зроблено в одному з режимів роботи, воно призводить до переходу в меню налаштувань станції, якщо натискання зроблено в меню налаштувань, то воно рівнозначне виходу або скасування.

Меню:
1. CALIBRATION Це калібрування відповідності реальної температури жала та показань дисплея.
Корекція проводиться за температури 350°C. Щоб коригувати потрібно спочатку поміряти розбіжність температури. Показання змінюються поворотом енкодера від 70% до 130% по колу, у будь-який бік по одній одиниці %. Потрібно розуміти, що це не точний пристрій, саме так заявлено в інструкції. Рекомендується не змінювати мануалом зі 100%.
Після виставлення потрібного показання потрібно натиснути кнопку енкодера і ми знову потрапимо в меню.

2. AUTO SLEEP Режим таймера автоматичного сну.
Визначає період часу, після якого станція увійде в режим сну з пониженням температури, якщо ручка перебуває в стані спокою, і вібродатчик не працюватиме. За замовчуванням встановлено час на 1 хвилину. Жало остигає до 150°C і після виходу зі сну, швидко нагрівається до виставленої температури.

3. AUTO POWEROFF Це таймер на відключення нагріву жала паяльника.
За замовчуванням коштує 1 хвилина. Через хвилину після включення та нагріву, якщо Власник, звичайно, не взяв паяльник у руку, або не крутанув енкодер, станція пищить і відключає нагрівання жала, сигналізуючи, що живлення відключено. Цей режим зроблено задля економії енергії і самих тиснув.

4. BOOST DURATION Короткострокове збільшення нагріву тиску при пайці деталей з великим теплопоглинанням.
У момент, коли жало не може підтримати задану температуру на великих полігонах плати, мікроконтролер повинен підвищувати температуру нагріву на якийсь час. Час прискореного розігріву тиснула. Що швидкість (менше час), то швидше жало нагрівається до встановленого значення, але й швидше зношується. І навпаки, що менше швидкість (більше час), то довше відбувається нагрівання жала, а й саме жало менше зношується.
Збільшення нагріву BOOSTER включається короткочасним натисканням кнопки енкодера.

5. BOOST DEGREE Це функція, пов'язана з попередньою, і встановлює температуру, на яку підвищуватиметься температура жала при прискореному нагріванні жала.
Якщо температура паяльника встановлена ​​на 300°C, а BOOST DEGREE встановлена ​​на 10°C, то в момент посилення температура жала стане 310°C на час, встановлений попередньою функцією.
Збільшення нагріву BOOSTER включається короткочасним натисканням кнопки енкодера.

6. WAKEUP METHOD Встановлюється, яким чином станція буде «прокидатися після сну» (пункт меню 2. AUTO SLEEP)
Користувач може вибрати між двома варіантами:
1. Вихід у нагрівання поворотом ручки енкодера в будь-який бік або зміною положення ручки паяльника (датчик вібрації) встановлений у ручку) ENCODER&HANDLE.
2. Вихід у нагрівання поворотом ручки енкодера в будь-який бік (датчик вібрації вимкнено) ENCODER ONLY.

7. BUZZER AWITCH Вмикає або вимикає подачу корисних інформаційних звукових сигналів про стан станції.
Іноді потрібна тиша, а регулятор гучності звуку сигналів немає. Все просто ON - увімкнено, OFF - вимкнено.

8. BATTERY GUARD  Дана функція дуже важлива для живлення станції від зовнішньої батареї, і працює як контролер, вимикаючи подачу напруги на жало паяльника, при досягненні мінімально допустимого порога, що встановлюється користувачем від 10.0В до 24.0В.
При відключенні нагрівання жала станція не вимикається повністю, а подає звукові сигнали і на дисплеї з'являється напис LOW POWER - низька напруга живлення. Типово 12.0В

9. FIRMWARE Версія програмного забезпечення.

A. FACTORY RESET Скидання налаштувань МК на заводські, вони ж дефолтні.

Характеристики:
• Напруга живлення: 16 – 24 В.
• Температурний діапазон 150 ~ 480 С.
• Максимальна потужність: 72 Вт.

Комплектація:
• Паяльна станція
• Ручка паяльника
• Жало T12-K
