Паяльна станція Hakko T12 24В, 72Вт
Паяльна станція Hakko T12 набір – один з найпопулярніших представників паяльників на жалах Т12, який став майже народним. Заслужив він таке звання через:
- простоти складання (інструкція є в зображеннях),
- швидкого нагрівання жала до потрібної температури (близько 15 сек),
- можливості використання зовнішніх блоків живлення з напругою 12 – 24В, який також можна придбати тут.
- робочого діапазону температур від 250 до 400 градусів,
- сплячого режиму і датчика вібрації.
Характеристики:
· Вхідна напруга: 12В - 24В.
· Діапазон регулювання температури: 200C - 450C.
· Максимальна потужність: 72Вт . (реально перевірена ваттметром при старті до 90Вт)
· Нагрівання до заданої температури: близько 10-14 сек.
· Настроюваний сплячий режим
· Датчик вібрації

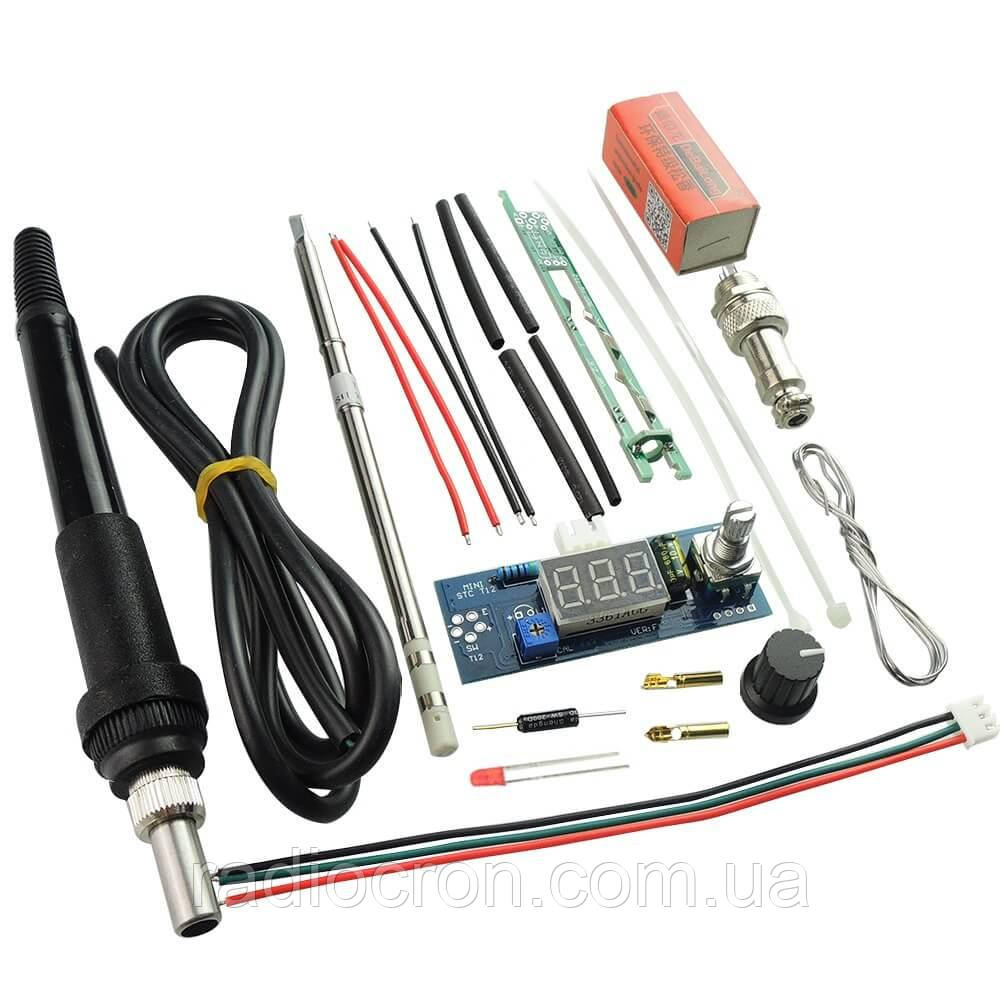

Комплект поставки:
· Контролер температури, дисплей зеленого кольору
· Ручка паяльника з картриджем
· Жало T12-K типу
· Силіконовий 5 жильний кабель (D=5мм, довжина 1м)
· Датчик вібрації х 2
· Ручка для енкодера
· Світлодіод
· Роз'єм
· Дроти і термоусадки
· Припій
· Каніфоль
Блок живлення в комплект не входить!
Можна змінювати налаштування кроку регулювання температури і виробляти програмну калібрування температури. Ці параметри можна змінювати безпосередньо при роботі паяльника — режими Р10 і Р11. Робиться це наступним чином — натискаємо на ручку енкодера і утримуємо приблизно 2 секунди, потрапляємо у пункт Р10, короткочасним натисканням змінюємо порядок (сотні, десятки, одиниці), поворотом ручки змінюємо значення, потім знову натискаємо і 2 с. утримуємо ручку енкодера, значення зберігається, а ми потрапляємо у пункт Р11 і т. д., подальше 2с. натискання повертає в робочий режим.
Але і це ще не все, якщо подати живлення на контролер при затиснутою ручці енкодера, то можна потрапити в більш розширене програмне меню. В обговоренні одного з відеооглядів я знайшов на нього наступну інформацію:
P01 опорна напруга АЦП 2490 мВ (еталон TL431)
P02 налаштування NTC 32 сек
P03 вхід ОУ корекція напруги зсуву (55)
P04 посилення підсилювача термопари (270)
P05 коефіцієнт пропорційності PID pGain -64
P06 коефіцієнт інтегрування PID iGain - 2
P07 коефіцієнт диференціювання PID dGain-16
P08 автовимкнення після 3-50 хвилин
P09(P99) скидання настоянок reset
P10 крок установки температури
P11 коефіцієнт посилення термопари (Калібрування температури)
Можна модифікувати стандартний блок живлення 24В, 4А для установки в заводський корпус.
Перейти на сайт компанії RadioCron
Основні | |
---|---|
Споживана потужність | 72 Вт |
Напруга живлення | 220 В |
Паяльник | |
Напруги живлення паяльника | 24 В |
Потужність паяльника | 72 Вт |
Максимальна робоча температура паяльника | 480 град. |
Мінімальна робоча температура паяльника | 200 град. |
- Ціна: 890 ₴
